Didorong oleh peralihan tenaga global dan peningkatan grid berskala besar,Pemutus Litar Vakum(VCB)—salah satu peranti perlindungan yang paling banyak digunakan dalam sistem kuasa—sedang menjalani transformasi yang sistematik. Evolusi ini menggerakkan VCB daripada kedudukan dominan dalam voltan sederhana ke arah aplikasi voltan tinggi, dan daripada fungsi pensuisan mudah ke nod grid pintar. Industri ini secara meluas menyedari bahawa VCB telah memasuki keluk pertumbuhan kedua yang dicirikan oleh alternatif mesra alam, integrasi digital dan kebolehsuaian alam sekitar yang melampau.

I. Pemacu Pasaran dan Teknologi: VCB Memasuki Kitaran Lelaran Baharu

Kelebihan teras pemutus litar vakum terletak pada medium yang mengganggu—vakum itu sendiri—yang menawarkan pelepasan karbon sifar, keupayaan gangguan yang kuat, hayat elektrik yang panjang dan operasi tanpa penyelenggaraan. Dalam julat voltan sederhana (12kV–40.5kV), VCB telah lama menjadi penyelesaian yang dominan. Walau bagaimanapun, pada tahap voltan yang lebih tinggi (72.5kV dan ke atas), pemutus litar SF₆ telah mengekalkan kedudukan utamanya kerana prestasi penebatnya yang sangat baik. Memandangkan SF₆ mempunyai Potensi Pemanasan Global yang sangat tinggi (kira-kira 23,900 kali ganda CO₂), penggunaannya menghadapi peraturan antarabangsa yang semakin ketat dan kekangan karbon.

Latar belakang ini memberikan dorongan teknikal yang jelas untuk memanjangkan teknologi pemutus litar vakum ke dalam aplikasi penghantaran voltan tinggi. Arahan pembangunan teknikal arus perdana semasa termasuk: meningkatkan keupayaan voltan tahan bagi pencelah vakum pecah tunggal, menggunakan teknologi siri berbilang pecah pada 126kV dan ke atas, dan penyelesaian hibrid yang menggabungkan penebat gas mesra alam dengan gangguan vakum.

Perbandingan Kesan Alam Sekitar Media Gangguan Berbeza

II. Teknologi Vakum Voltan Tinggi: Daripada "Trend" kepada "Pengesahan Kejuruteraan"

Menggunakan pemutus litar vakum pada tahap voltan penghantaran memerlukan mengatasi beberapa cabaran teknikal utama.

Pertama, keupayaan penebat pencelah vakum. Apabila tahap voltan meningkat, ciri pra-serangan bagi jurang vakum, keadaan permukaan sentuhan, dan keseragaman medan elektrik mempunyai kesan yang diperkuatkan dengan ketara pada prestasi penebat. Pendekatan teknikal biasa termasuk mengoptimumkan struktur sesentuh (seperti sesentuh medan magnet paksi), menambah baik tahap vakum pencelah, dan menggunakan struktur penebat komposit.

Kedua, tindak balas kelajuan tinggi mekanisme operasi. Pemutus litar vakum voltan tinggi biasanya memerlukan jumlah masa gangguan yang lebih pendek, meletakkan permintaan yang lebih tinggi pada ciri mekanikal mekanisme pengendalian. Mekanisme spring, penggerak magnet kekal, dan mekanisme tolakan elektromagnet masing-masing mempunyai kelebihan dan keburukan tersendiri dari segi pembukaan pantas, kelajuan pembukaan awal dan kawalan serakan.

Ketiga, perkongsian voltan dalam sambungan siri berbilang putus. Pada tahap voltan 126kV dan ke atas, kesukaran teknikal dan kos pencelah vakum pecah tunggal meningkat dengan ketara, menjadikan sambungan siri berbilang putus sebagai pilihan kejuruteraan yang praktikal. Walau bagaimanapun, sambungan siri berbilang putus menghadapi cabaran dengan ketidakseimbangan pengagihan voltan statik dan dinamik, yang memerlukan penyelesaian seperti kapasitor penggredan atau teknologi kawalan segerak.

Menurut maklumat industri yang tersedia secara umum, beberapa pengeluar dan institusi penyelidikan domestik dan antarabangsa telah menyelesaikan pembangunan prototaip pada tahap 126kV dan telah memasuki fasa pengesahan kejuruteraan. Kemajuan ini dianggap dalam industri sebagai langkah besar ke arah memperluaskan teknologi pensuisan vakum ke dalam aplikasi voltan tinggi.

Ciri-ciri Teknikal Pemutus Litar Vakum mengikut Tahap Voltan

III. Integrasi Pintar: VCB Berubah daripada "Elemen Menukar" kepada "Nod Persepsi"

Dalam rangka kerja automasi pengedaran dan sistem operasi/penyelenggaraan pintar, pemutus litar vakum sedang 赋予 peranan baharu. VCB tradisional menumpukan pada pengasingan kerosakan dan perlindungan talian. Generasi baharu VCB bersepadu menengah primer menyepadukan secara mendalam penderiaan semasa/voltan, penuaian kuasa, pemantauan keadaan, komunikasi dan fungsi kawalan perlindungan.

Secara khususnya, konsensus teknikal industri termasuk: reka bentuk bersepadu padat alatubah elektronik dengan pencelah vakum; keupayaan pengawal untuk mengenal pasti dan membersihkan kerosakan litar pintas dengan cepat (biasanya dalam beberapa kitaran); sokongan untuk penutupan automatik pantas; dan keupayaan rakaman kesalahan dan komunikasi jauh.

Tambahan pula, dengan peningkatan permintaan untuk penyepaduan grid tenaga boleh diperbaharui, keperluan untuk VCB untuk mengganggu komponen DC tinggi juga semakin meningkat. Arus litar pintas pada bahagian sistem storan suria, angin dan tenaga selalunya mengandungi sebahagian besar komponen DC, menimbulkan cabaran teknikal melebihi sistem AC tradisional.

Modul Fungsian VCB Pintar Bersepadu Rendah-Menengah

Perbandingan Tahap Berbeza Integrasi Pintar

IV. Kebolehsuaian Alam Sekitar yang melampau: Perlindungan Kemasukan Tinggi Menjadi Kunci untuk Produk Luaran

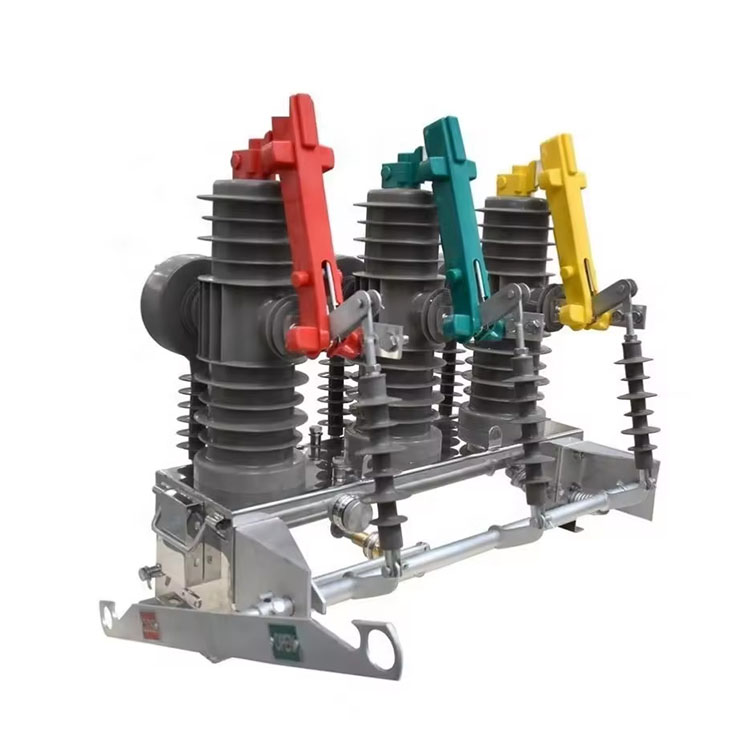

Pemutus litar vakum dipasang tiang luar beroperasi dalam persekitaran yang kompleks dan berubah-ubah. Kelembapan, pemeluwapan, kabus garam, suhu melampau dan habuk adalah punca biasa kegagalan peralatan. Antaranya, kemerosotan penebat dan kakisan mekanisme yang disebabkan oleh pemeluwapan adalah isu yang paling menonjol.

Menangani titik kesakitan ini, meningkatkan penarafan perlindungan kemasukan (IP) keseluruhan telah menjadi arah peningkatan teknikal utama untuk VCB luar dalam beberapa tahun kebelakangan ini. Amalan peneraju industri telah meningkatkan penarafan perlindungan daripada IP54 tradisional kepada IP67 atau bahkan IP68. IP67 bermaksud peralatan boleh menahan rendaman sementara di dalam air tanpa kerosakan, manakala IP68 menandakan keupayaan untuk beroperasi semasa terus tenggelam dalam keadaan tertentu.

Teknologi utama untuk mencapai penarafan IP tinggi termasuk: reka bentuk antara muka pengedap antara pencelah dan perumah mekanisme, rawatan tahan kakisan bagi mekanisme pengendalian, dan pengoptimuman struktur pengedap antara penebat sesendal dan perumah.

Perbandingan VCB Luaran oleh Penarafan Perlindungan Ingress
