Analisis Perbezaan Antara Pelindung Voltan Lebih dan Penangkap Kilat dalam Prinsip dan Aplikasi Kerja

Dalam sistem kuasa dan pelbagai peralatan elektrik, voltan lampau dan sambaran kilat adalah dua bahaya keselamatan yang paling biasa dan merosakkan. Untuk mengurangkan risiko ini, pelindung voltan lampau (SPD) danpenangkap kilatbiasanya dipasang dalam aplikasi kejuruteraan.

Walaupun kedua-duanya adalah peranti perlindungan elektrik, ia mempunyai perbezaan yang ketara dalam objek yang dilindungi, prinsip kerja dan senario aplikasi, dan tidak boleh ditukar ganti atau digantikan antara satu sama lain.

I. Pelindung Voltan Lebih: "Barisan Pertahanan Pertama" Terhadap Voltan Lebih Sistem Dalaman

Pelindung voltan lampau, juga dikenali sebagai peranti perlindungan lonjakan (SPD), digunakan terutamanya untuk melindungi daripada voltan lampau yang dijana dalam sistem kuasa, seperti:

Voltan lampau kendalian (menghidupkan, mematikan, perubahan beban mendadak)

Voltan lampau teraruh

Lonjakan akibat kilat (sambaran kilat tidak langsung)

Prinsip Kerja

Apabila voltan sistem berada dalam julat normal, pelindung voltan lampau berada dalam keadaan impedans tinggi dan hampir tidak mempunyai kesan ke atas operasi sistem;

Setelah voltan talian serta-merta melebihi nilai yang dibenarkan, komponen bukan linear di dalam pelindung dengan cepat menjalankan, mengalihkan, mengapit atau menyerap tenaga yang berlebihan, dengan itu mengehadkan voltan pada hujung peralatan kepada julat yang selamat.

Komponen fungsi biasa termasuk:

Varistor oksida logam (MOV)

Tiub nyahcas gas (GDT)

Penerus terkawal silikon (SCR)

Lokasi Pemasangan Biasa

Kabinet pengagihan kuasa hujung talian masuk

Sistem busbar

Bahagian hadapan peralatan ketepatan (PLC, instrumen, peralatan komunikasi, dll.)

Fungsi terasnya adalah untuk: mengurangkan amplitud voltan lampau dan melindungi penebat peralatan dan komponen elektronik dalaman.

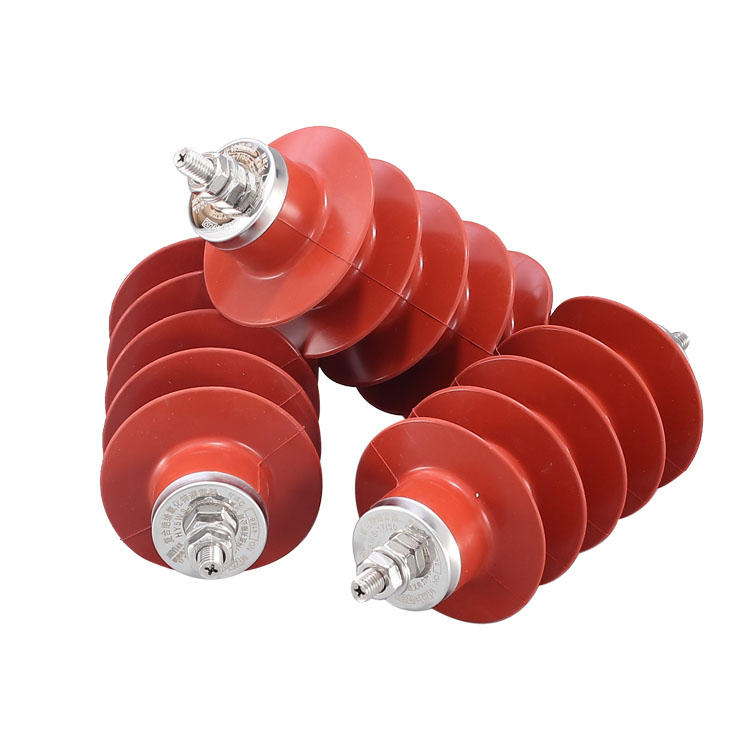

II. Penangkap Kilat: Menyediakan "Laluan untuk Tenaga Kilat"

Penangkap kilat digunakan terutamanya untuk melindungi daripada serangan kilat langsung dan lonjakan kilat yang kuat. Tumpuan bukan pada "menghadkan voltan," tetapi pada menyahcas arus kilat dengan pantas.

Prinsip Kerja

Apabila kilat mengenai talian penghantaran atau bangunan, penangkap kilat boleh membentuk saluran impedans rendah dalam masa yang sangat singkat, secara langsung mengalihkan tenaga kilat yang besar ke tanah, menghalang arus kilat daripada melalui badan peralatan atau struktur bangunan, dengan itu mengurangkan:

Kerosakan peralatan

Kerosakan penebat

Risiko renjatan elektrik kepada kakitangan

Di bawah tiada kilat atau keadaan operasi biasa, penangkap kilat pada dasarnya tidak mengambil bahagian dalam operasi sistem.

 Jenis Biasa

Penangkap kilat jenis pin

Penahan lonjakan oksida logam (jenis tanpa celah)

Senario Aplikasi Biasa

Talian penghantaran dan pengedaran

Pencawang

Membina sistem perlindungan kilat

Kemudahan elektrik luar

Penangkap kilat menekankan perlindungan daripada serangan kilat langsung dan pelesapan tenaga, dan bukannya kawalan voltan yang tepat.

Perbandingan Antara Pelindung Voltan Lebih dan Penangkap Kilat

IV. Pendekatan Pemilihan yang Betul dalam Amalan Kejuruteraan

Dalam kejuruteraan praktikal, pelindung lonjakan dan penangkap kilat sering digunakan dalam kombinasi dan bukannya sebagai salah satu/atau pilihan:

Penangkap kilat: Bertanggungjawab untuk "menyekat dan mengalihkan kilat"

Pelindung lonjakan: Bertanggungjawab untuk "melemahkan lonjakan sisa dan melindungi peralatan sensitif"

Hanya dengan membentuk sistem perlindungan berperingkat keselamatan dan kestabilan sistem elektrik boleh benar-benar dipertingkatkan di bawah dua risiko sambaran petir dan sistem voltan lampau.
