Pentauliahan Selesai di Teknologi Tenaga Baharu Shandong Hongzhitai, Xintai

1. Pentauliahan Selesai

Pemasangan suis di Shandong Hongzhitai New Energy Technology Co., Ltd. di Xintai, Shandong, telah menyelesaikan pentauliahan.

Pentauliahan ialah peringkat di mana peralatan berhenti menjadi pemasangan dan mula menjadi sistem kerja. Setiap litar dikesan kembali ke lukisannya, setiap peranti perlindungan ditetapkan dan dibuktikan, dan setiap interlock, isyarat dan petunjuk disahkan untuk memberitahu kebenaran tentang peralatan di belakangnya.

Hanya apabila semua itu dilakukan, bilik dalam gambar ini menjadi pencawang dan bukannya deretan kabinet.

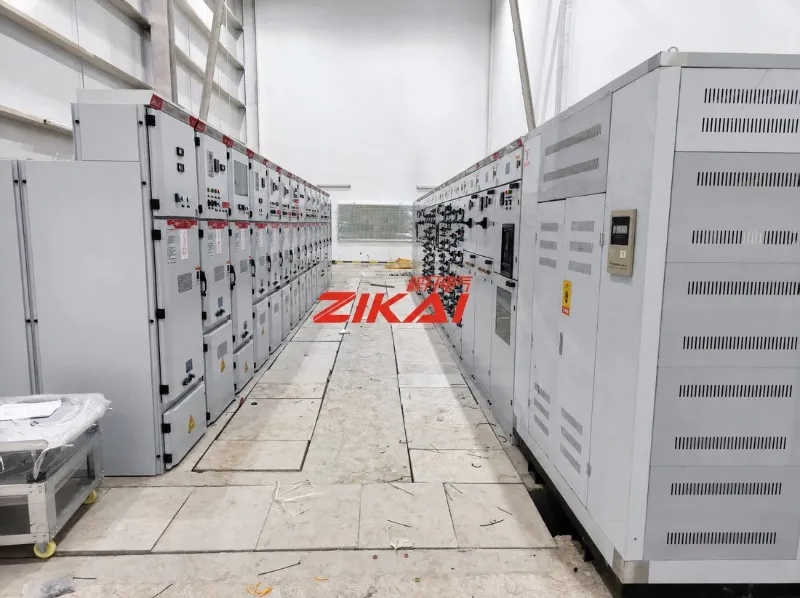

Rajah 01  Bilik suis voltan sederhana di tapak Xintai, dengan panel KYN28A-12 diletakkan dalam dua baris menghadap satu sama lain merentasi lorong operasi.

2. Apa yang Dipasang: KYN28A-12 Alat Suis Bersalut Logam

Peralatan utama ialah KYN28A-12 alat suis boleh ditarik bersalut logam: dalaman, tiga fasa, 50 Hz, dibina untuk sistem keratan bar bas tunggal dan bar bas tunggal daripada 3.6 kV hingga 12 kV.

Fungsinya adalah untuk menerima dan mengagihkan tenaga elektrik dan untuk mengawal, melindungi dan memantau litar yang disambungkan kepadanya — yang menjadikannya titik di mana bekalan masuk, penyuap keluar, pemeteran dan perlindungan semuanya bertemu dalam satu bilik.

Susunan boleh dibaca pada bahagian hadapan panel. Ketua larian membawa panel pengasing masuk untuk bahagian busbar pertama dan panel masuk untuk kedua, diikuti oleh panel pemutus litar dengan penarafan 630 A ditandakan di hadapan.

Setiap panel dikenal pasti mengikut nombor — G01, G02 dan seterusnya — bersama pengenalan berkod QR, gambar rajah satu baris dan amaran keselamatan.

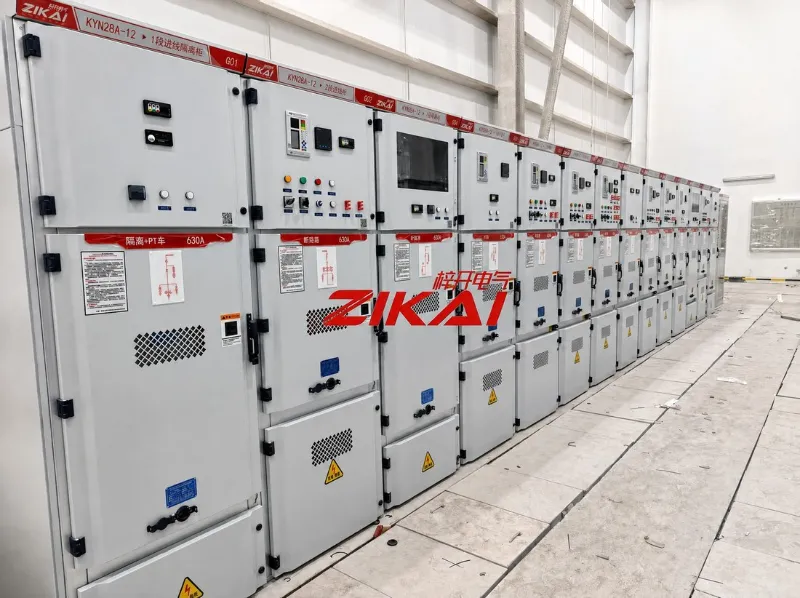

Rajah 02  Panel KYN28A-12. Penomboran panel, nama litar, penilaian 630 A, gambar rajah satu baris dan pengenalan berkod QR pada bahagian hadapan.

3. Skrin Bateri DC

Di sebelah gear suis terletak skrin bateri DC. Ia adalah sumber siap sedia yang memastikan perlindungan, kawalan dan petunjuk hidup apabila bekalan utama tidak ada — iaitu pada saat litar tersebut paling penting.

Skrin menggabungkan bahagian pengecasan dan pengedaran dengan bank bateri itu sendiri, jadi keseluruhan sistem DC boleh diperiksa di satu tempat. Dalam gambar, rentetan bateri dan panel hadapan berinstrumen terletak dalam kepungan yang sama.

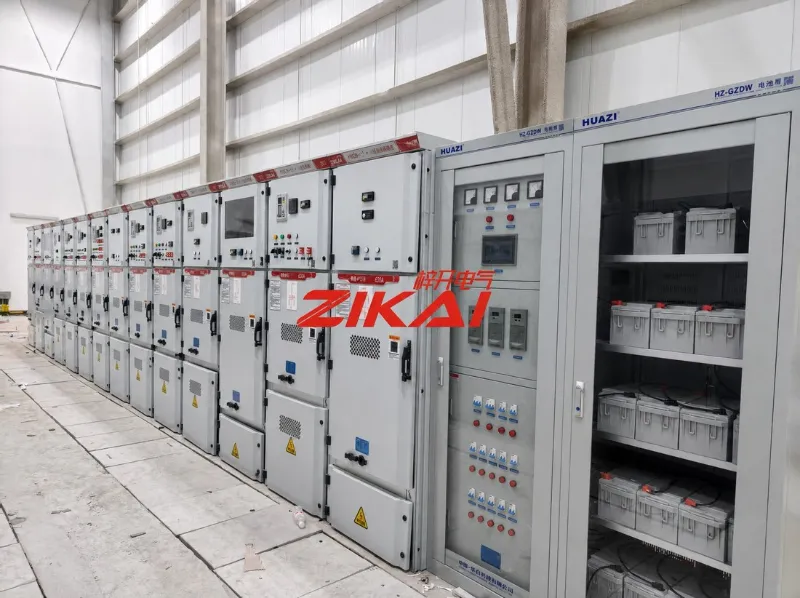

Rajah 03  Skrin bateri DC, dengan panel hadapan berinstrumen dan bank bateri ditempatkan dalam kepungan yang sama.

4. Maksud “Pentauliahan Selesai”.

Daftar keluar pentauliahan ialah senarai perkara yang telah dilakukan. Kami berbunyi seperti ini:

• Setiap litar dikesan dan disahkan terhadap lukisan, panel demi panel

• Tetapan perlindungan digunakan seperti yang direka bentuk dan terbukti berfungsi

• Trak boleh ditarik balik diperiksa untuk penjajaran dan kebolehtukaran sepanjang perjalanan

• Saling kunci dan pengatup keselamatan disahkan, jadi tiada panel boleh dikendalikan di luar urutan

• Petunjuk, pemeteran dan isyarat penggera disahkan terhadap keadaan di tapak

• Ujian penebat dan dielektrik lulus sebelum penjanaan tenaga

• Pelabelan, gambar rajah dan tapak fizikal dipersetujui

Tiada satu pun daripadanya kelihatan dalam gambar. Semuanya menentukan sama ada bilik itu berkelakuan seperti yang dikatakan oleh lukisan itu.

5. Rekod Tapak

Dua pandangan larian yang sama: panjang penuh garisan suis, dan lorong operasi di antara baris. Penanda lantai, pelepasan akses dan kedudukan setiap panel terhadap nombornya adalah sebahagian daripada perkara yang diperiksa pada peringkat ini.

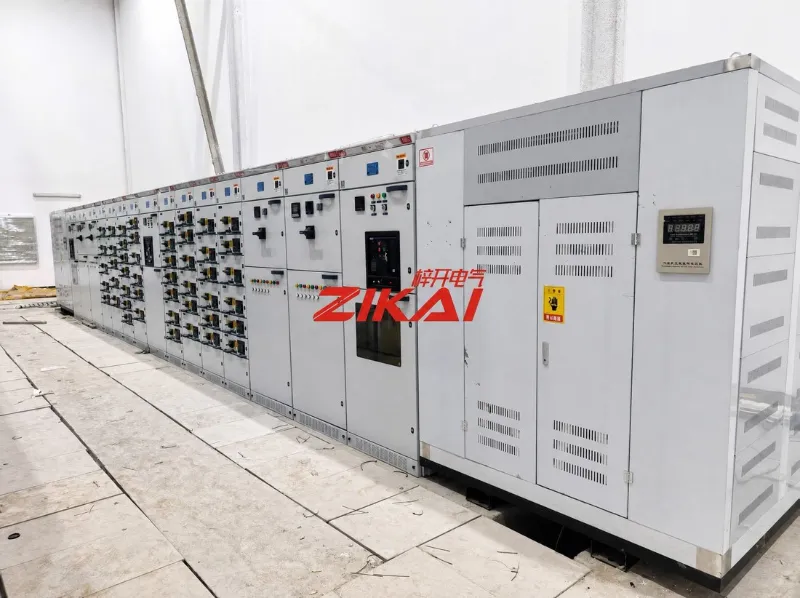

Rajah 04  Garisan suis dilihat sepanjang panjangnya, dengan bahagian hadapan panel, peranti perlindungan dan panel instrumen dalam urutan.

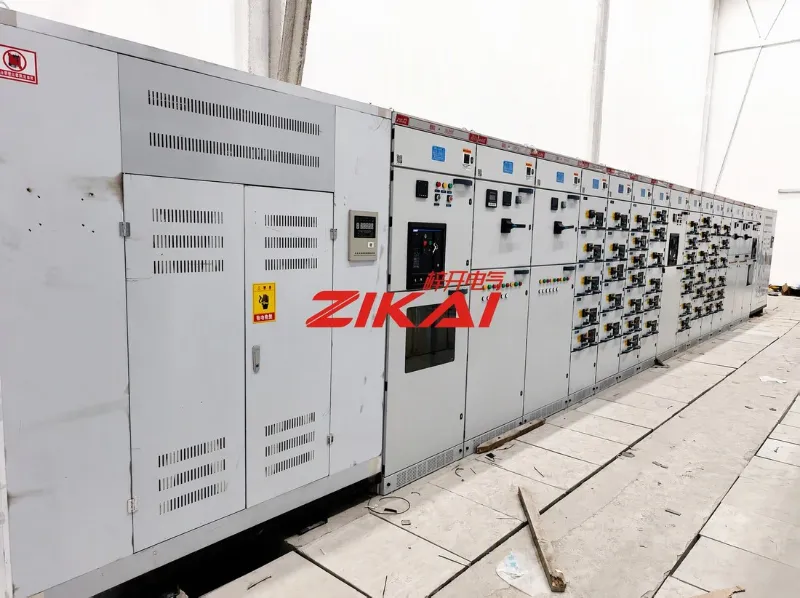

Rajah 05  Lorong operasi. Bahagian hadapan panel, penilaian dan amaran keselamatan, dengan kelegaan akses dipastikan jelas sepanjang perjalanan.

6. Mengenai Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) mengeluarkan, memasang semula dan perkhidmatan pakej peralatan kuasa lengkap: suis voltan sederhana, pemasangan agihan voltan rendah, pencawang jenis kotak, pemutus litar vakum dipasang pada tiang dan luar, peranti pampasan kapasitor dan peralatan pengedaran yang berkaitan.

Projek dihantar daripada bekalan peralatan melalui pemasangan dan pentauliahan.

Nota editor — hanya fakta yang dibekalkan digunakan: nama pelanggan, lokasi dan selesai pentauliahan. Penerangan KYN28A-12 dan penarafan 630 A diambil daripada dokumentasi industri dan daripada tanda yang boleh dibaca pada panel; tiada kiraan panel, nilai projek atau jadual telah dinyatakan. Kapsyen menerangkan hanya perkara yang kelihatan dalam setiap gambar.
